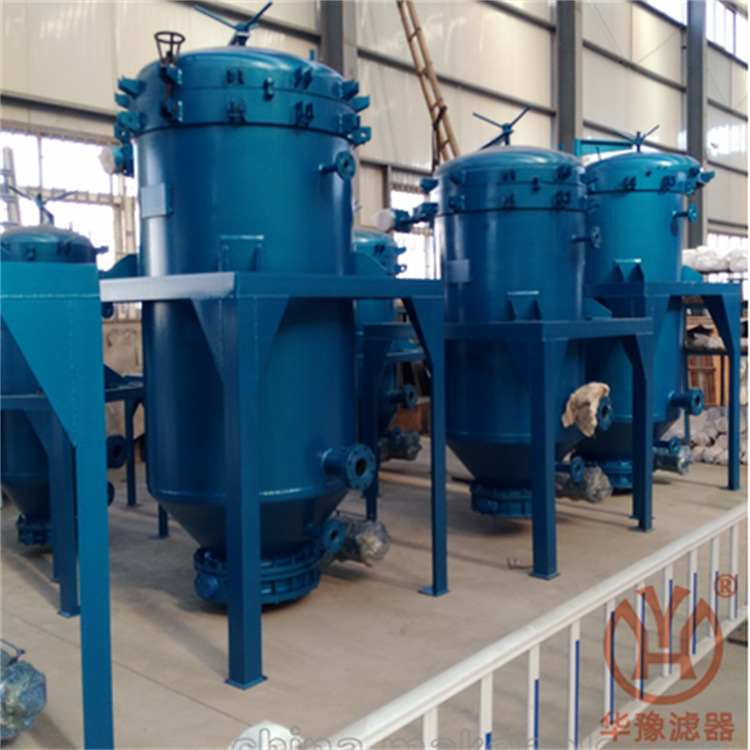

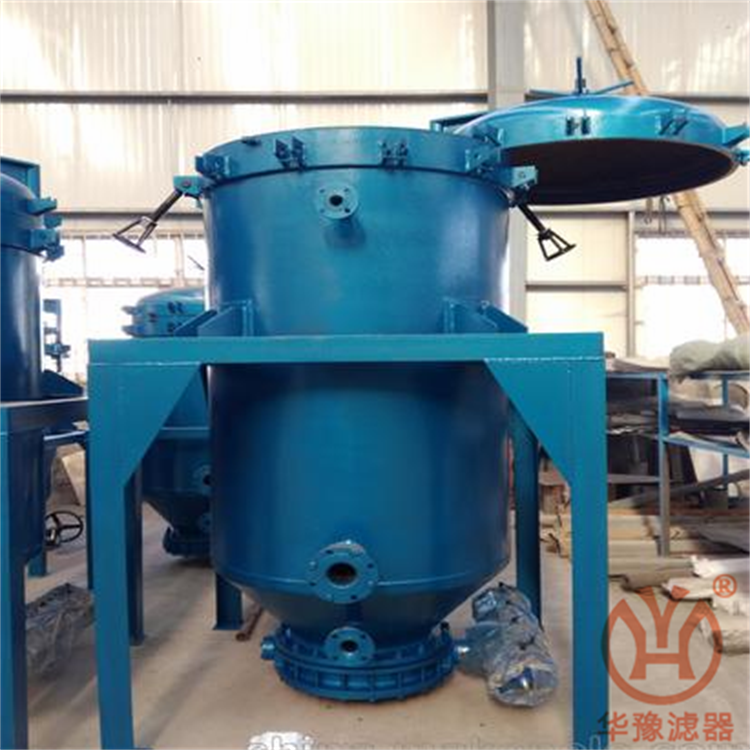

HYL-80自动排渣过滤机 华豫生产
文章来源：华豫滤器 日期：2022-06-29
自动排渣过滤机是我公司根据各行业固液分离过滤中常见的问题，引进行业国际先进技术开发研制而成的，滤叶采用特种不锈钢滤网，寿命长、产量大、精度高；独创的压油机构，渣中含油低、易操作、便于排渣，适用于油脂、化工、医药等行业生产中脱色油过滤、澄清过滤、结晶体等的过滤分离工艺，特别是解决了油脂行业中棉籽、菜籽、蓖麻等机榨毛油难过滤、不易排渣等问题。
一、使用范围和特点
1.1自动排渣过滤机使用范围：
石油化工：聚醚、柴油、润滑油、白油、变压器油
矿物油和基础油：二丁脂、二辛脂
油脂：原油、漂油、气化油、冬化油、硬脂等各种植物油
食 品：明胶、色拉油、淀粉、糖汁、味精、果汁、牛奶、醋等
制 药：双氧水、维生素、甘油等
有机化学品：各种有机酸、醇、脂、苯、醛、醚等
其 它：各类助剂和各种水处理
二、工作原理
过滤泵将待滤液经进液管泵入罐内,并充满,在压力的作用下,滤液中的固体杂质被滤液上的滤网截留,并在滤网上形成滤饼,滤液透过滤网经滤咀进入出液管流出罐体,从而得到清晰的滤液。
随着过滤时间的增加，被截留在滤网上的固体杂质越来越多，使滤饼厚度不断增加，这样使过滤阻力增大，罐内压力升高，当压力升到一定值时需要排渣，停止向管内输入待滤液，并将压缩空气经溢流管吹入罐内，将罐内待滤液压入另一台过滤机或其他容器内，向罐内通入蒸汽吹干滤饼。关闭蒸汽，打开蝶阀，启动振动器，使滤页振动，将滤网上的滤饼振落并经罐体下方排渣口排出。
当球阀手柄与管路方向一致为通路。
当球阀手柄与管路垂直时候为闭路。
步骤一：进液
打开泵阀门，进液阀门和溢流阀门，启动泵，开始进液。
从上视镜看到有大流量流体流动时，说明罐内液体已开始注满。
步骤二：循环
打开循环阀门，关闭溢流阀门（如果压力过高或上升过快，溢流阀门可以适当开启一点），开始循环。
步骤三：过滤
从中间视镜看到液体变清时，打开清液阀门，关闭循环阀门，开始过滤。
步骤四：排空过滤器
启动空压机，保持压力0.6MPa。打开一点空气阀门，关闭泵和进液阀门，同时打开循环阀门，从中间视镜观察，流体逐渐减少时，关闭循环阀门，打开排液阀门。
步骤五：吹饼
当下视镜没有液体时，关闭排液阀门，打开循环阀门，持续吹饼20-35分钟(干蒸汽吹饼)。
步骤六：排渣
关闭循环阀门和空气阀门，罐内没有压力时，打开过滤器底部蝶阀，启动振动体，卸渣。
|
型号 |
过滤面积（m2） |
筒体直径 （mm） |
滤片间距 （mm） |
进口 （mm） |
出口 （mm） |
溢流口 （mm） |
排渣口 （mm） |
高度 （mm） |
主机重量 （KG） |
|
HYL-4 |
4 |
600 |
70 |
DN50 |
DN80 |
DN32 |
300 |
2100 |
480 |
|
HYL-8 |
8 |
650 |
70 |
DN50 |
DN80 |
DN32 |
400 |
2350 |
800 |
|
HYL-15 |
15 |
900 |
70 |
DN50 |
DN80 |
DN32 |
400 |
2450 |
1500 |
|
HYL-20 |
20 |
1100 |
75 |
DN50 |
DN80 |
DN32 |
500 |
2450 |
1800 |
|
HYL-25 |
25 |
1100 |
75 |
DN50 |
DN80 |
DN32 |
500 |
2800 |
2100 |
|
HYL-30 |
30 |
1200 |
75 |
DN50 |
DN80 |
DN32 |
600 |
2550 |
2500 |
|
HYL-40 |
40 |
1300 |
75 |
DN65 |
DN80 |
DN50 |
600 |
3400 |
3400 |
|
HYL-50 |
50 |
1400 |
75 |
DN80 |
DN80 |
DN50 |
600 |
3500 |
3800 |
|
HYL-60 |
60 |
1500 |
75 |
DN80 |
DN80 |
DN50 |
800 |
3600 |
4500 |
|
HYL-80 |
80 |
1600 |
80 |
DN80 |
DN80 |
DN50 |
800 |
3800 |
6000 |
注：可根据生产需求定制，过滤面积既过滤器内装过滤板面积
|
型号 |
过滤面积（m2） |
滤饼体积（L） |
处理能力 （T/h） |
额定压力 （MPa） |
工作温度（℃） |
过滤缸容积 （L） |
||
|
油脂 |
树脂 |
饮料 |
||||||
|
HYL-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
0.1-0.4 |
≤150 |
250 |
|
HYL-8 |
8 |
105 |
1-1.8 |
3-6 |
4-7 |
420 |
||
|
HYL-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
1300 |
||
|
HYL-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
1680 |
||
|
HYL-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
1900 |
||
|
HYL-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
2300 |
||
|
HYL-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
2900 |
||
|
HYL-50 |
50 |
1040 |
10-15 |
27-45 |
42-51 |
3800 |
||
|
HYL-60 |
60 |
1200 |
11-17 |
30-52 |
48-60 |
4500 |
||
|
HYL-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
7200 |
||
