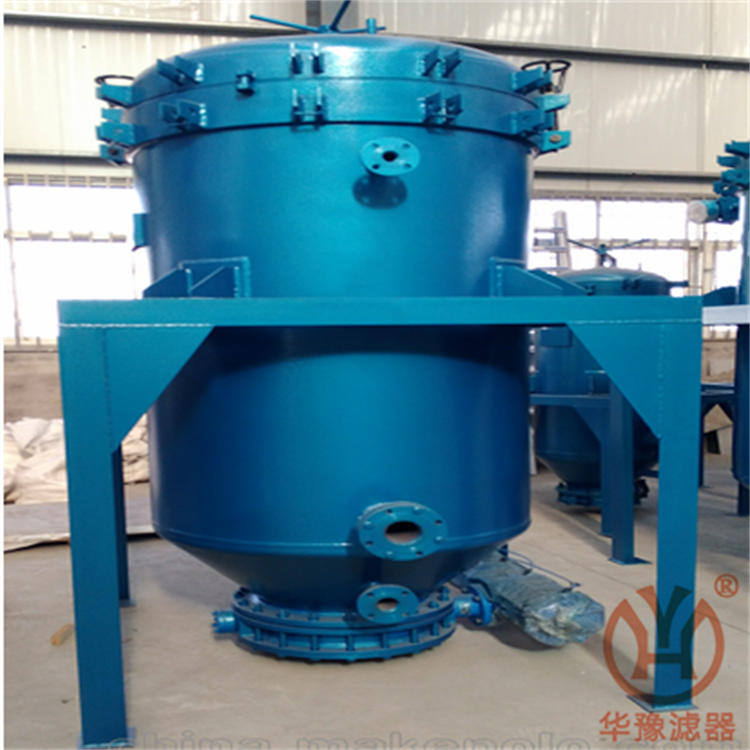

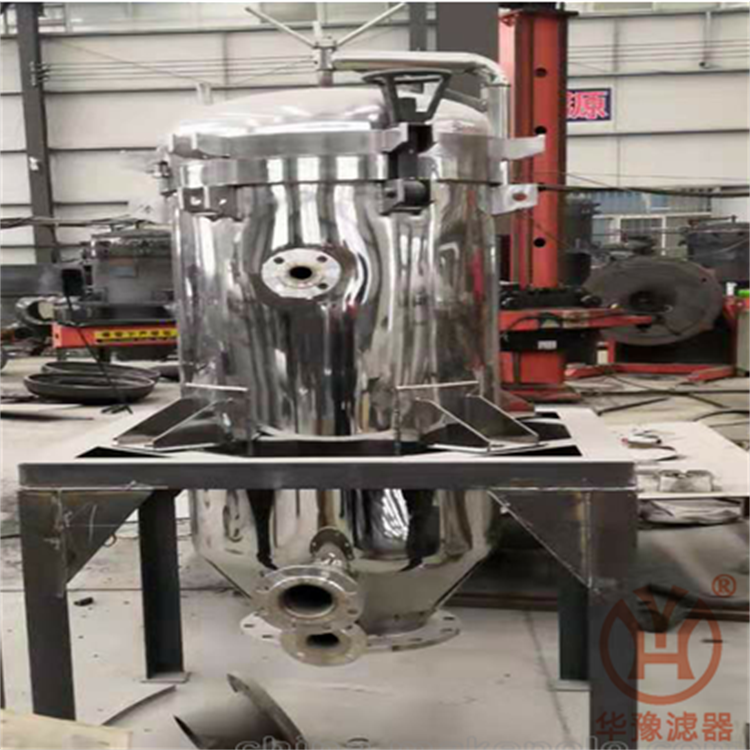

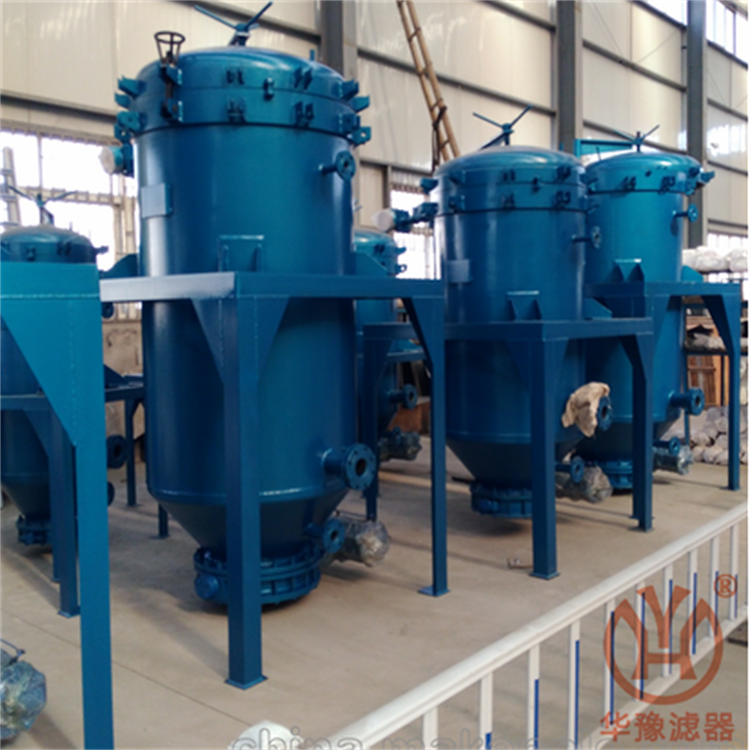

HYL-15型自动排渣过滤机 华豫生产
文章来源：华豫滤器 日期：2022-06-29
一、主要规格及参数
设计压力：0.5Mpa
工作压力：0.45MPa
试验压力：0.613MPa
设计温度：150℃
设备主体材质：碳钢 不锈钢
过滤板材质：304 316L
过滤板结构形式：五层结构
压缩空气压力：0.45---0.6Mpa
振动器振动频率：3000---4500次/min
二、工作原理
过滤泵将待滤液经进液管泵入罐内,并充满,在压力的作用下,滤液中的固体杂质被滤液上的滤网截留,并在滤网上形成滤饼,滤液透过滤网经滤咀进入出液管流出罐体,从而得到清晰的滤液。
随着过滤时间的增加，被截留在滤网上的固体杂质越来越多，使滤饼厚度不断增加，这样使过滤阻力增大，罐内压力升高，当压力升到一定值时需要排渣，停止向管内输入待滤液，并将压缩空气经溢流管吹入罐内，将罐内待滤液压入另一台过滤机或其他容器内，向罐内通入蒸汽吹干滤饼。关闭蒸汽，打开蝶阀，启动振动器，使滤页振动，将滤网上的滤饼振落并经罐体下方排渣口排出。
当球阀手柄与管路方向一致为通路。
当球阀手柄与管路垂直时候为闭路。
步骤一：进液
打开泵阀门，进液阀门和溢流阀门，启动泵，开始进液。
从上视镜看到有大流量流体流动时，说明罐内液体已开始注满。
步骤二：循环
打开循环阀门，关闭溢流阀门（如果压力过高或上升过快，溢流阀门可以适当开启一点），开始循环。
步骤三：过滤
从中间视镜看到液体变清时，打开清液阀门，关闭循环阀门，开始过滤。
步骤四：排空过滤器
启动空压机，保持压力0.6MPa。打开一点空气阀门，关闭泵和进液阀门，同时打开循环阀门，从中间视镜观察，流体逐渐减少时，关闭循环阀门，打开排液阀门。
步骤五：吹饼
当下视镜没有液体时，关闭排液阀门，打开循环阀门，持续吹饼20-35分钟(干蒸汽吹饼)。
步骤六：排渣
关闭循环阀门和空气阀门，罐内没有压力时，打开过滤器底部蝶阀，启动振动体，卸渣。
三、操作与使用
4.1、开车前的准备：
4.1.1检查蒸汽、压缩空气压力是否符合要求：超压或压力低都会影响过滤机的工作。油雾器按使用说明书要求加装机油。
通向罐内蒸汽的压力：0.3-0.5Mpa
通向罐内压缩空气的压力：0.6-0.8Mpa
蝶阀执行机构压缩空气压力:0.4-0.6Mpa
4.1.2按工艺流程图要求接好管路,并检查管路是否正确。
4.1.3检查过滤机支座螺刷栓是否拧紧。
4.1.4检查提升机构是否灵活可靠，并打开罐盖。检查滤页是否按正确位置装好，里、外半轴是否已将滤叶夹紧。
4.1.5检查罐缘密封条是否嵌入密封槽中，有无损坏。
4.1.6将罐盖复原，均匀地拧紧快开螺栓。
4.1.7检查振动体固定螺栓是否拧紧，启动振动器，检查其工作是否可靠，有无异常声音。如发现异常声音，应查明原因予以排除。
4.1.8启动蝶阀执行机构，检查蝶阀开闭是否灵活到位。
特别注意：
a、为保证滤饼的稳定性，通常流速应是恒定的，所以应先打开阀门后关闭。
b、如果脱色罐中的液位降到境界液位时，就要打开循环阀门，关闭注液阀门。使其滤清液流回脱色罐形成循环，直到脱色罐液位又升到工作液位时，再打开注液阀门，关闭循环阀门。
c、振动排渣过滤机工作压力为0.45Mpa，工作温度为150℃。操作时应严格控制，不得超过要求。
d、振动器***长的连续振动时间不要超过10秒钟。
e、滤饼不要充得过满，只有在两相邻滤叶间的滤饼不接触时，滤饼才能吹干且易于卸掉。如果滤饼相互接触而又继续泵入带悬浮颗粒的待滤液，则滤页将很快弯曲变形。
f、不准回流或倒吹滤叶。这样不仅会胀暴甚至会将滤网从框架上撕下来。要想清理滤叶，倒吹滤饼也不会有效。因为一部分滤饼脱落后，大部分空气就会由此短路，未脱落的滤饼照样残留在滤片上。
g、为了确保稳定的过滤效果和吹饼效果，在过滤阶段不要中断液流流过滤饼，不要完全关闭滤清液出口管道上的阀门。尽量避免通过滤饼的流量波动。
|
型号 |
过滤面积（m2） |
筒体直径 （mm） |
滤片间距 （mm） |
进口 （mm） |
出口 （mm） |
溢流口 （mm） |
排渣口 （mm） |
高度 （mm） |
主机重量 （KG） |
|
HYL-4 |
4 |
600 |
70 |
DN50 |
DN80 |
DN32 |
300 |
2100 |
480 |
|
HYL-8 |
8 |
650 |
70 |
DN50 |
DN80 |
DN32 |
400 |
2350 |
800 |
|
HYL-15 |
15 |
900 |
70 |
DN50 |
DN80 |
DN32 |
400 |
2450 |
1500 |
|
HYL-20 |
20 |
1100 |
75 |
DN50 |
DN80 |
DN32 |
500 |
2450 |
1800 |
|
HYL-25 |
25 |
1100 |
75 |
DN50 |
DN80 |
DN32 |
500 |
2800 |
2100 |
|
HYL-30 |
30 |
1200 |
75 |
DN50 |
DN80 |
DN32 |
600 |
2550 |
2500 |
|
HYL-40 |
40 |
1300 |
75 |
DN65 |
DN80 |
DN50 |
600 |
3400 |
3400 |
|
HYL-50 |
50 |
1400 |
75 |
DN80 |
DN80 |
DN50 |
600 |
3500 |
3800 |
|
HYL-60 |
60 |
1500 |
75 |
DN80 |
DN80 |
DN50 |
800 |
3600 |
4500 |
|
HYL-80 |
80 |
1600 |
80 |
DN80 |
DN80 |
DN50 |
800 |
3800 |
6000 |
注：可根据生产需求定制，过滤面积既过滤器内装过滤板面积
|
型号 |
过滤面积（m2） |
滤饼体积（L） |
处理能力 （T/h） |
额定压力 （MPa） |
工作温度（℃） |
过滤缸容积 （L） |
||
|
油脂 |
树脂 |
饮料 |
||||||
|
HYL-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
0.1-0.4 |
≤150 |
250 |
|
HYL-8 |
8 |
105 |
1-1.8 |
3-6 |
4-7 |
420 |
||
|
HYL-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
1300 |
||
|
HYL-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
1680 |
||
|
HYL-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
1900 |
||
|
HYL-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
2300 |
||
|
HYL-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
2900 |
||
|
HYL-50 |
50 |
1040 |
10-15 |
27-45 |
42-51 |
3800 |
||
|
HYL-60 |
60 |
1200 |
11-17 |
30-52 |
48-60 |
4500 |
||
|
HYL-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
7200 |
||
