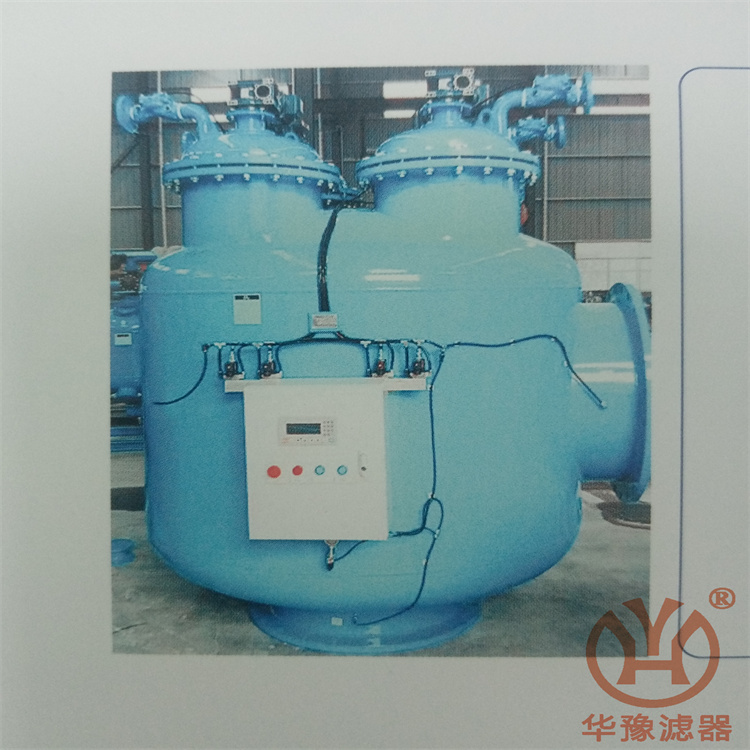

HY-DJT-400多滤芯自清洗过滤器 华豫生产

文章来源：华豫滤器 日期：2022-07-02

自动排污过滤器操作说明
   自动排污过滤器的清洗排污过程有手动、自动控制两种方式。操作面板示意图如下图所示，使用方法如下：

自动排污过滤器手动控制：将“手动/自动”选择开关旋转至手动位置，根据需要分别进行手动排污和手动清洗，具体操作见后面的操作部分,选择开关旋转至自动位置，进入自动状态。手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。
自动排污过滤器自动控制： 将“手动/自动”选择开关旋转至自动位置（“压差/定时”开关在“定时”位置），首先设定过滤时间和排污时间定时器。过滤时间以小时为单位，到 999 小时，出厂值为120h（5天）；排污时间以秒为单位，时间60秒，出厂值40s(秒)。接通电源，用选择开关进入自动状态，首***行过滤，过滤时间定时器开始计时，同时压差开关也将实际压差与设定压差进行比较，如果设定的过滤时间到了，而压差没有到，机器也打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，进入下一个循环;如果设定的过滤时间没到，而压差到了，机器打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，如此循环往复。将“手动/自动”选择开关旋转至自动位置（“压差/定时”开关在“压差”位置）接通电源，用选择开关进入自动状态，首***行过滤，此时过滤时间计时器不计时，压差值达到设定值后开始清洗排污，排污时间到达
设定值后结束，进入下一个过滤周期，如此循环往复。
（三）自动排污过滤器扳手控制：系统提供了定时/压差控制、压差控制、手动控制三套***控制方案，互为补充确保系统安全。当出现***情况如电器故障排污阀不能电动打开,就可以使用***扳手从排污阀电动头处手动打开，清洗电机同样可以用扳手手动控制。

    压差指示仪在出厂时已经调整好设定值，为 1.0Bar。在压差指示仪的低压连接端上侧有一个调整压差值的调节盘，顺时针拨动调节盘时，压差设定值下降
