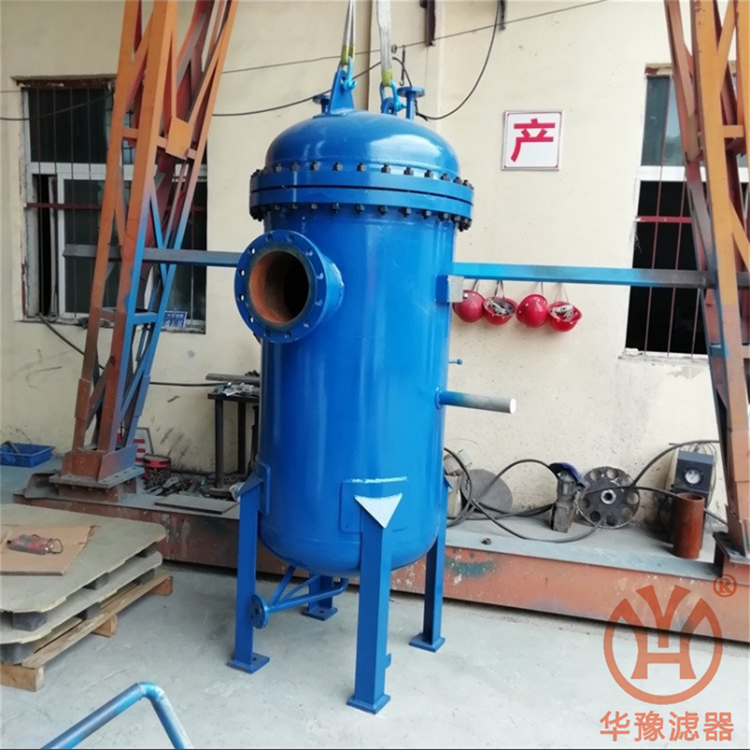

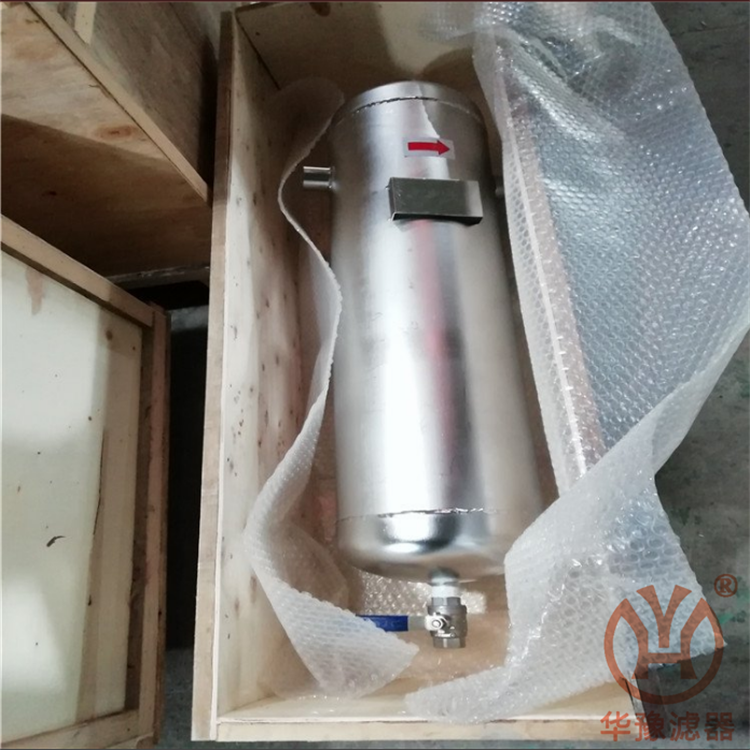

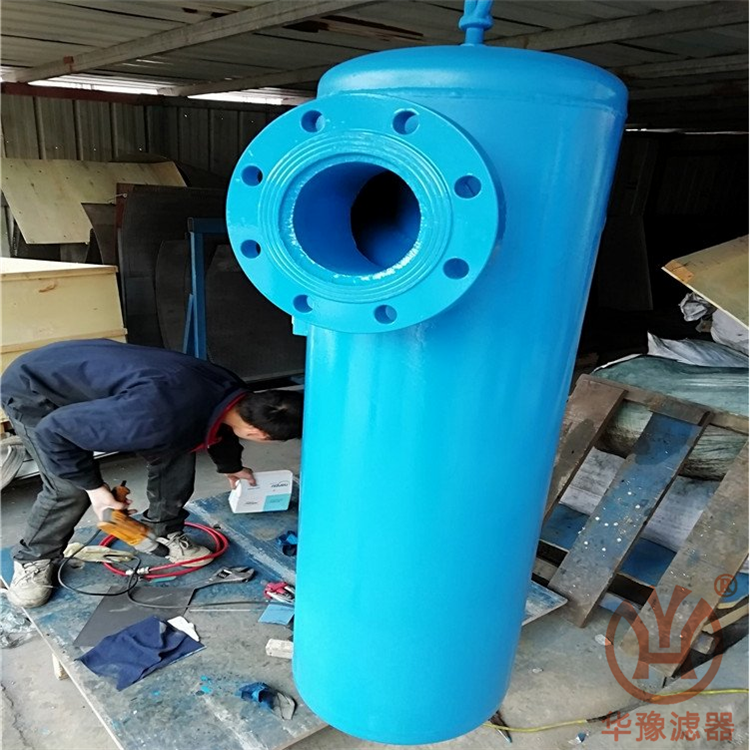

蒸汽分水器 汽水分离器华豫滤器供应

文章来源：华豫滤器 日期：2022-07-06

蒸汽分水器是作为分离蒸汽中的水滴之用。凡需要除掉蒸汽中水滴的地方，在其入口前的管道上，应设置蒸汽分水器。进装置的蒸汽主管上需设置蒸汽分水器，DN≤100的蒸汽分水器直接焊在管廊上的蒸汽主管上，DN≥150的蒸汽分水器由于体积和自重较大，应布置在地面上。装置内自产的饱和蒸汽在并入相应管网前，蒸汽进入汽轮机之前，应设置蒸汽分水器。蒸汽分水器已按接管尺寸考虑了相应的分离面积，可直接根据蒸汽管径选用。蒸汽分水器的设计压力为1.3MPa，设计温度为300℃，尺寸参数符合石油化工装置工艺管道安装设计手册的规定，也可根据用户改进此数据。尺寸图

规格型号

型号进出口径排气口径排水口径H(mm)H1（mm）E（mm）D（mm）重量（kg）HY-FSQ50DN50DN20DN2071243045021935HY-FSQ80DN80DN20DN2089653857427355HY-FSQ100DN100DN20DN201046634678377111HY-FSQ150DN150DN20DN2517581288916500196HY-FSQ200DN200DN20DN25199013851120700382HY-FSQ250DN250DN20DN25204013901220800468HY-FSQ300DN300DN20DN252292156214241000777
