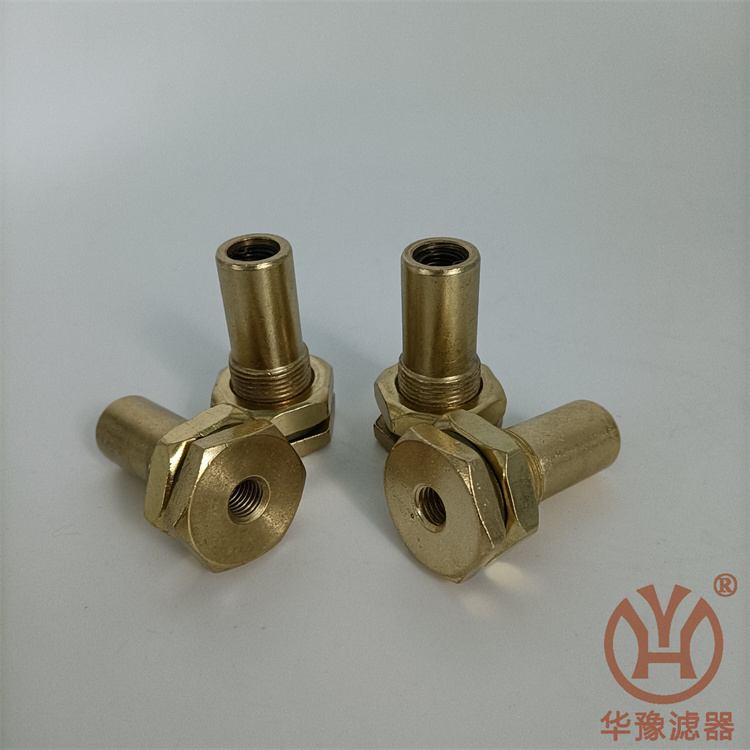

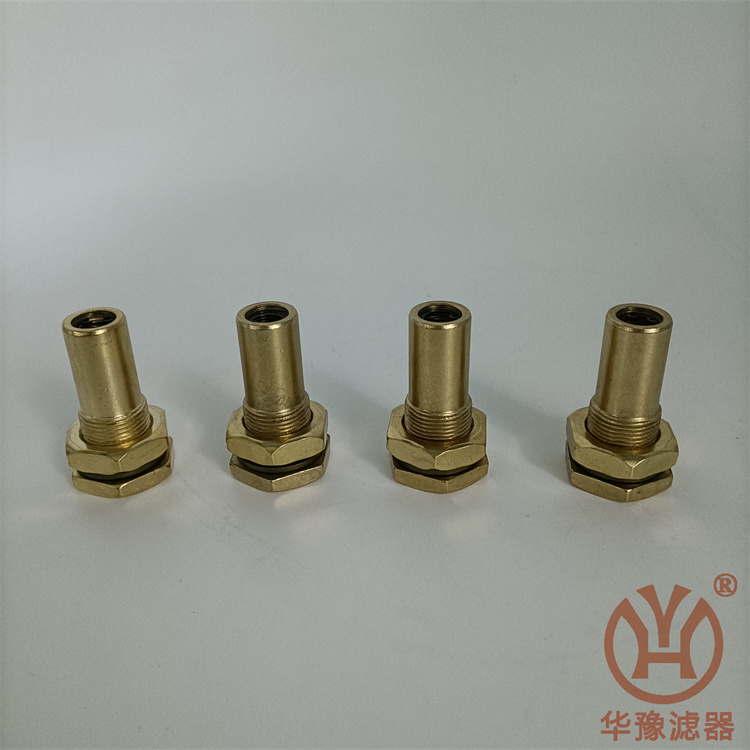

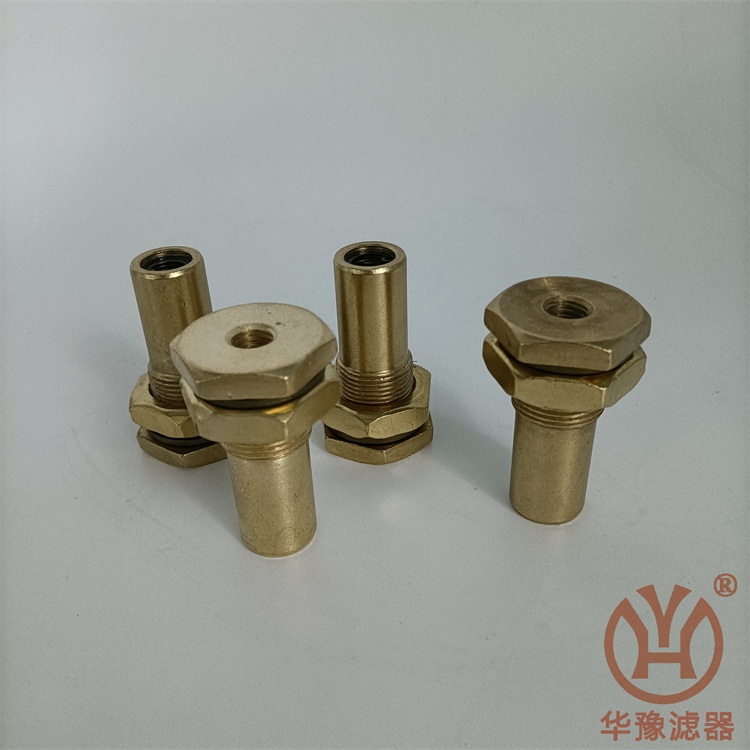

YD液位计单向阀M22*1.5 华豫滤器

文章来源：华豫滤器 日期：2022-07-07

主要技术参数

1、测量温度范围：0℃ ~ 100℃

2、测量温度分度值：1℃/格

3、测量精度：2.5级

4、承受压力：0.15MPa

5、传感管插入介质度：＞90mm

安装与说明
1、根据选用规格的中心距[E]尺寸，来加工二个安装孔，例如油箱的壁厚≤10mm时，二个安装螺钉的光孔为Φ 11mm，若油箱的壁厚＞10mm时，二个安装螺钉的螺纹孔为M10，然后处理以上两种孔的平面，以防止安装后的漏油等问题。
2、安装好标体以后，再拧上双金属温度计，勿以旋转表头来拧紧，须在表头后面六角处用扳手拧紧。
3、为了保证温度计的准确性，传感管进入被测介质的深度应符合“传感管插入介质长度：＞90mm”的要求。
4、温度计在运输，保管，安装和使用过程中，应避免碰撞，勿使传感管弯曲和变形。
5、温度计经常工作的温度值在量程的1/2~3/4处为宜。
6、本产品表面切勿与香蕉水接触。

外型及安装尺寸

1.螺钉
2.螺母
3.密封垫圈
4.标体
5.标头
6.标头
7.O型圈
8.外壳
9.温度计
10.标牌
11.扎丝
12.双金温度计
