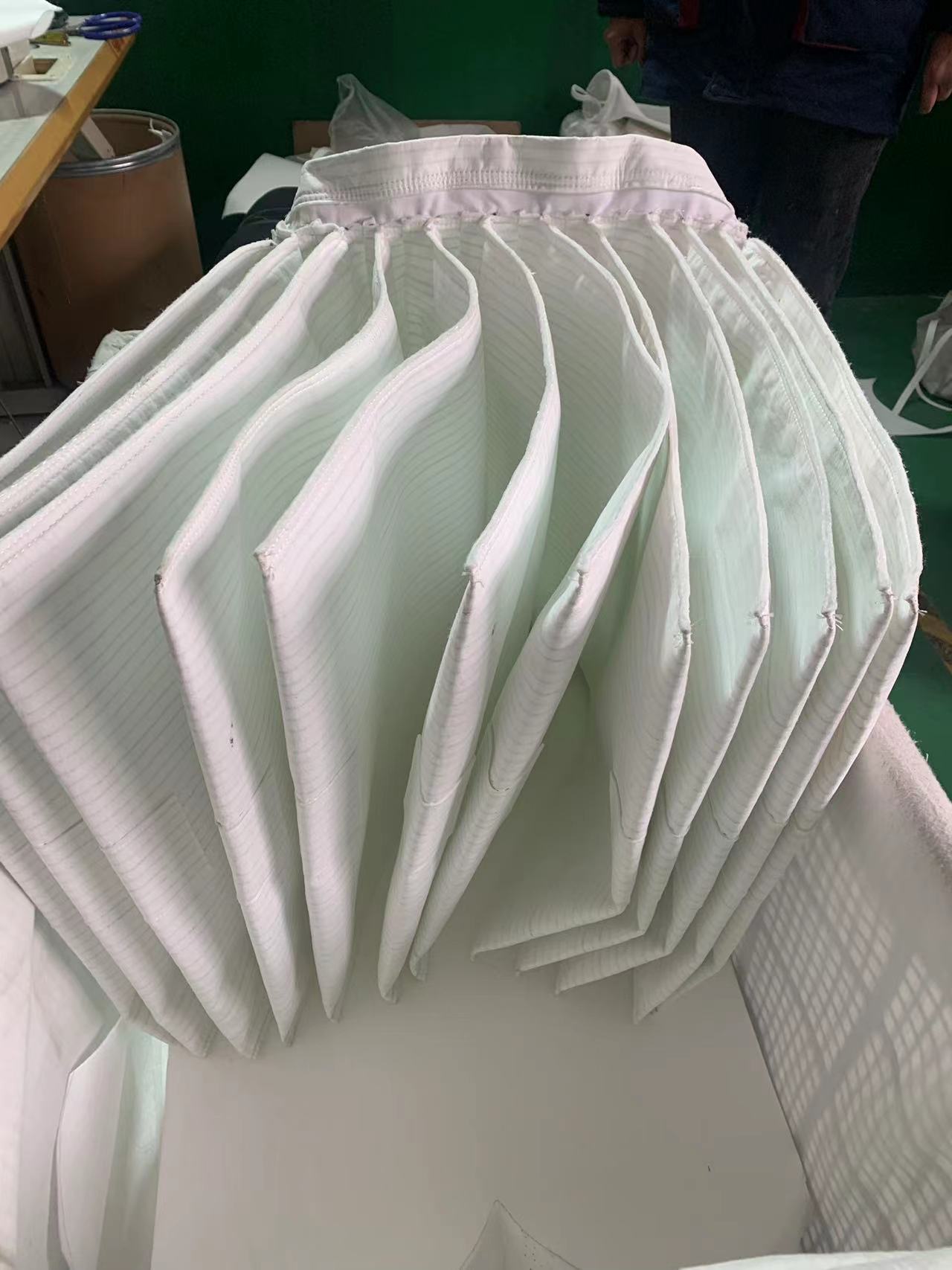

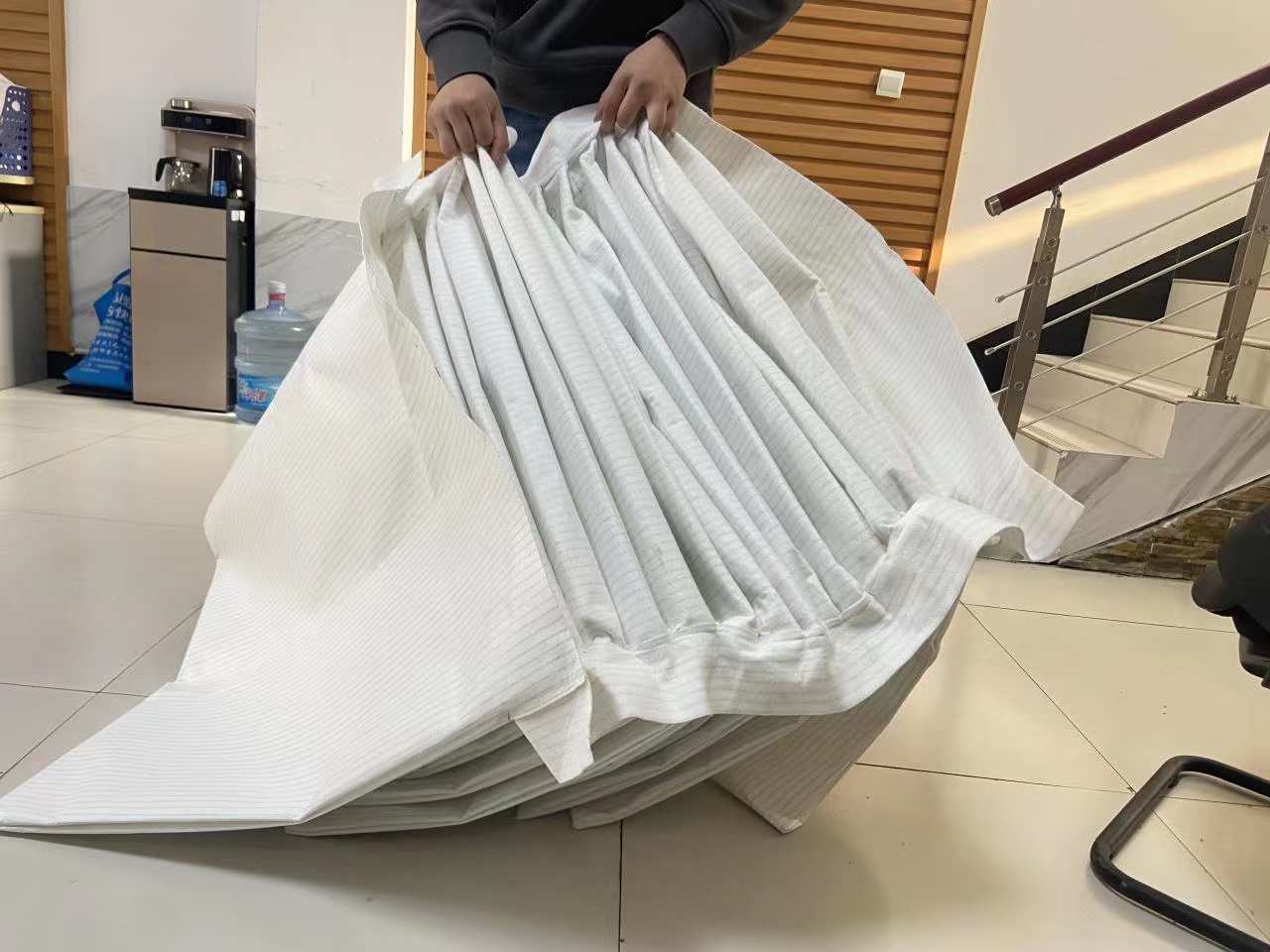

PL型袋式除尘器异型布袋 华豫滤器

文章来源：华豫滤器 日期：2023-03-30

PL型单机布袋除尘器是一种高效净化除尘设备。通过对PL型单机布袋除尘器主要参数的合理选择和设计,满足了锅炉膜式水冷壁自动焊接生产线上管子磨光机的除尘净化,为类似工艺的粉尘回收提供了一种较理想的机型。

　　1 概 述

　　PL型袋式除尘器是我们新研制的一种高效净化除尘设备,对于捕集细小而干燥的非纤维性粉尘,效果显著。特别适用于粉尘产生数量相对较少、比重大、微尘粒径大于0.25μm的场合,如各种砂轮机、钢铁磨(抛)光机、铸件加工机床、石墨滑石切割机、塑料工业的空气净化以及其他类似工艺的粉尘回收。

　　2 主要技术参数选择

　　处理风量:Q=3000～6000m3/h

　　风机功率:N=2.2～7.5kW

　　吸入端资用压力:P=1000～1900Pa

　　过滤面积:S=15～24m2

　　过滤袋布料材质:208、729涤纶绒布适用于处理金属粉尘;针刺毡适用于处理滑石粉等细小粉尘;帆布、130尼龙适用于处理抛光机粉尘等。

　　入风口直径:D=200～320mm

　　除尘效率:99%

　　3 主要结构特点

　　本机组主要结构由箱体、主电机、风机、过滤器、盛灰抽屉、清灰振荡机构,进、出风口及电器控制装置等组成

　　1.箱体;2.盛粉尘抽屉;3.粉尘吸入口;4.粉尘过滤布袋;

　　5.振荡机构;6.风机;7.电控系统;8.主电机

　　PL单机除尘器因其特有的灵活性、方便性、实用性必将深受众多用户的喜爱,特别是对于分散的设备、不同时运行的设备的粉尘回收,与系统除尘相比,不但简化了设计,而且为用户大大节约了投资费用、运转费用以及能源消耗费用。它还具有噪音低、耗电小、外型美观、使用灵活、清灰简便、占地面积小、适用范围广、除尘效率高等特点。用户只需配制相应的吸尘管道及尘源吸尘罩,插上电源即可使用。

　　4 工作原理

　　本机集风机、过滤器、消声器及电控装置于一体,电路图随设备发给用户（PL型全自动单机布袋除尘器电路图致电：）。接通电源后,箱体内主电机带动风机高速运转,使箱体内部产生强烈负压。含尘空气从尘源经吸尘罩、管道进风口进入箱体,因气流突然扩张,流速骤然降低,大粒径粉尘在其自重的作用下从含尘空气中分离沉降落入盛尘抽屉中。其余尘粒由于滤袋的筛滤、碰撞、钩挂、静电等作用,被滞留于滤袋内壁,净化后的空气由风口经出风口排出。当滞留在滤袋内壁的尘粒不断增加时,除尘器的阻力也相应增大,吸尘罩口吸力逐渐降低,为保证除尘器的效果,应视情况定期进行振荡清灰。清灰振荡机构由小型电机、减速器、复位弹簧和驱动凸轮等组成。工作时,驱动凸轮将滤袋定位架下压约30mm,使滤袋呈松驰状态,当凸轮转过极限点时,复位弹簧的作用力使定位架瞬间上升,将滤袋绷紧,抖落粉尘并落入盛灰抽屉中,完成了除尘回收的任务。振荡清灰可实现手动和全自动两种操作模式。
